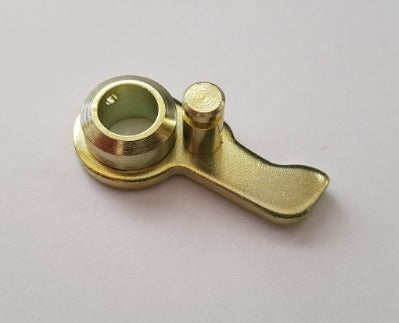

Pump Cam / came de pompe Carburateur WEBER DCOE

Pump Cam / Came de Pompe Carburateur WEBER 40 / 45 DCOE

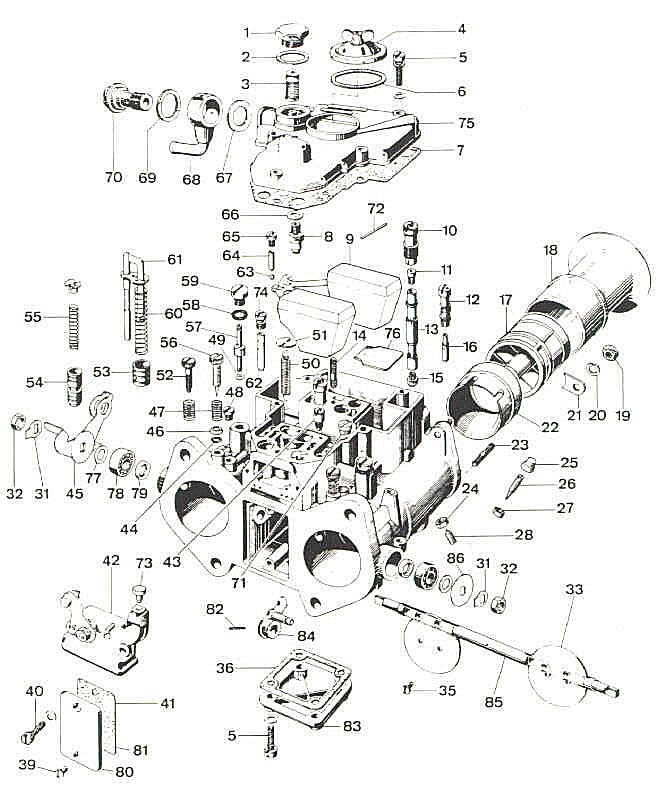

Pièce N°84 sur la planche technique Weber.

Goupille N°82 également disponible, voir référence PAF5844500100

Comment fonctionne le circuit de pompe/accélération sur un carburateur WEBER DCOE.

Le levier (25), au moyen de la biellette (27), agit sur le piston (26). Lorsque les papillons se ferment, le piston se soulève et le carburant est aspiré de la cuve dans le cylindre de la pompe à travers la soupape d’aspiration (23).
En ouvrant les papillons, la biellette (27) reste libre et le piston (26) est poussé en bas par son ressort (28).
Le carburant est poussé par les conduits à travers la soupape de refoulement (21) vers les gicleurs de pompe (24) puis il est injecté dans les conduits du carburateur.
La soupape d’aspiration (23) est munie d’un trou calibré assurant le retour à la cuve du carburant débité en excès par la pompe d’accélération.Vous trouverez bien évidemment toutes ces pièces sur notre boutique.
