Voici donc notre 3ème tuto dans la série fonctionnement des carburateurs Weber DCOE avec cette fois le circuit principal.

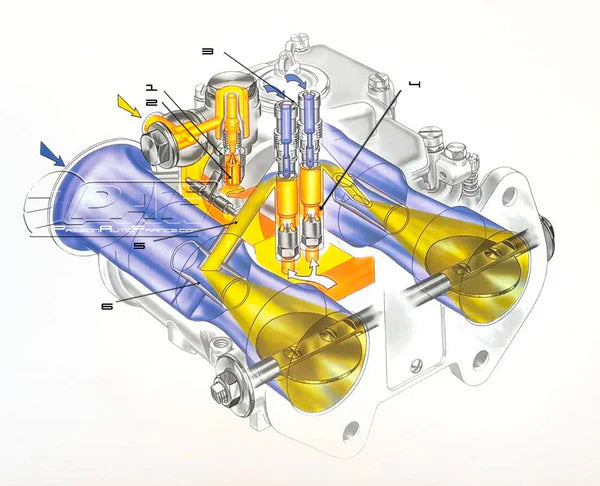

A travers la soupape à pointeau (1), le carburant (Jaune) atteint la cuve où le flotteur règle l'ouverture du pointeau (2) de manière à ce que le niveau du carburant reste constant.
Ce carburant est mélangé au niveau des tubes d’émulsion (4) avec l’air (bleu) qui arrive en haut des gicleurs de correction d’air (3) pour produire le mélange air/essence (vert) qui est alors à son tour déchargé dans la zone de carburation à travers les conduits (5) et venturis auxiliaires (6).
